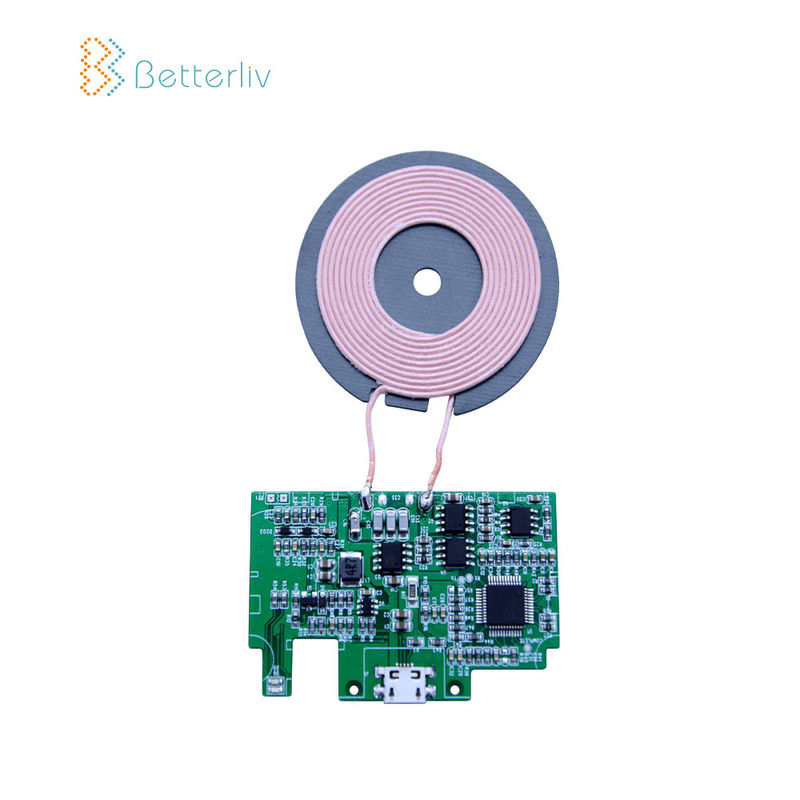

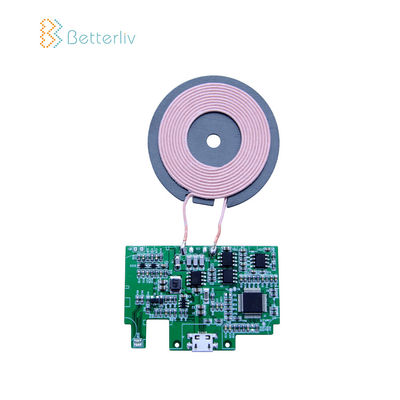

Kleine Qi-Senderbaugruppe, drahtlose Senderbaugruppe PCBA
|
Produktdetails:
Zahlung und Versand AGB:
|
Ausführliche Produkt-Beschreibung
| Produktname: | 10 Watt kleines drahtloses Aufladungspcba | Funktion: | QC2.0, QC3.0 |
|---|---|---|---|
| Grundmaterial: | FR4 | Kupferne Stärke: | 1OZ |
| Brett-Stärke: | 1.6mm | Min. Linienbreite: | 0.1mm |
| Min. Hole Size: | 0.2mm | PCBA-Test: | Röntgenstrahl, AOI Test, Funktionsprüfung |
| PWB-Test: | Messplatz, fliegender Sonden-Test | ||
| Markieren: | Kleine Qi-Senderbaugruppe,Qi-Senderbaugruppe PCBA,drahtlose Senderbaugruppe PCBA |
||
10 Watt kleines drahtloses Aufladungspcba bettete schnelles Qi-Ladegerät-drahtlose Senderbaugruppe PCBA ein
Produktions-Beschreibung
| Nein. | Einzelteil | Spezifikation |
| 1 | Numbr der Schicht | 1-18Layers |
| 2 | Material | FR-4, FR2.Taconic, Rogers, CEM-1 CEM-3, keramisch, Tonware Metall-unterstütztes Laminat |
| 3 | Oberflächenende | HASL (WENN), Vergolden, Electroless Nickelimmersionsgold, Immersions-Zinn, OSP (Entek) |
| 4 | Endbrett-Stärke | 0.2mm-6.00 Millimeter (8mil-126mil) |
| 5 | Kupferne Stärke | 1/2 Unze Minute; 12 Unze maximal |
| 6 | Lötmittel-Maske | Grün/schwarz/weiß/rot/blau/Gelb |
| 7 | Min. Trace Width u. Zeilenabstand | 0.075mm/0.1mm (3mil/4mil) |
| 8 | Min.Hole-Durchmesser für CNC Driling | 0.1mm (4mil) |
| 9 | Min.Hole-Durchmesser für das Lochen | 0.9mm (35mil) |
| 10 | Größte Plattengröße | 610mm*508mm |
| 11 | Loch-Position | +/-0.075mm (3mil) CNC Driling |
| 12 | Leiter Width (W) |
0.05mm (2mil) oder; +/--20% von der Originalvorlage |
| 13 | Loch-Durchmesser (H) |
PTH L: +/-0.075mm (3mil); Nicht--PTH L: +/-0.05mm (2mil) |
| 14 | Entwurfs-Toleranz |
0.125mm (5mil) CNC-Wegewahl; +/-0.15mm (6mil) durch das Lochen |
| 15 | Verzerrung u. Torsion | 0,70% |
| 16 | Isolationswiderstand | 10Kohm-20Mohm |
| 17 | Leitfähigkeit | <50ohm> |
| 18 | Prüfspannung | 10-300V |
| 19 | Platten-Größe | 110×100mm (Minute); 660×600mm (maximal) |
| 20 | Schicht-Schichtfehlausrichtung |
4 Schichten: 0.15mm (6mil) maximal; 6 Schichten: 0.25mm (10mil) maximal |
| 21 | Min.spacing zwischen Lochrand zum Circuity pqttern von einer inneren Schicht | 0.25mm (10mil) |
| 22 | Min.spacing zwischen Brett oulineto Schaltkreismuster einer inneren Schicht | 0.25mm (10mil) |
| 23 | Brettdickentoleranz |
4 Schichten: +/-0.13mm (5mil); 6 Schichten: +/-0.15mm (6mil) |
| 24 | Widerstand-Steuerung | +/--10% |
| 25 | Unterschiedliches Impendance | +-/10% |
Unser Service
*Electronic Komponentenmaterialkauf
*Bare PWB-Herstellung
*PCB-Versammlungs-Service. (SMT, BAD)
*FULL-Test: AOI, Röntgenstrahl, schaltungsintern Test (IuK), Funktionsprüfung (FCT)
*Cable und Kabelbaum
*Conformal beschichtender Service
*Prototyping und Massenproduktion…
*PCB-Plan, PCBA-Entwurf entsprechend Ihrer Idee
Vorteile
• Strenge Produkthaftung
• Technikvorbehandlung vor Produktion
• Produktion prozesskontrolliert
• 100% E-Test, Sichtprüfung 100%, einschließlich IQC, IPQC, FQC, OQC
• 100% AOI Inspektion, einschließlich Röntgenstrahl, Mikroskop 3D und IuK
• Hochspannungstest, Widerstandsteuertest
• Dünnschliff, lötende Kapazität, Wärmebelastungstest, Schlagprobe
• Innerbetriebliche PWB-Produktion
• Fokus auf Tief zur mittleren Massenproduktion
• Schnell und pünktliche Lieferung
