Ladegerät-Senderbaugruppe PD Vollmacht- zur Belastung des Anlagevermögenspcba DC5V drahtlose

Ladegerät-Senderbaugruppe PD Vollmacht- zur Belastung des Anlagevermögenspcba DC5V drahtlose

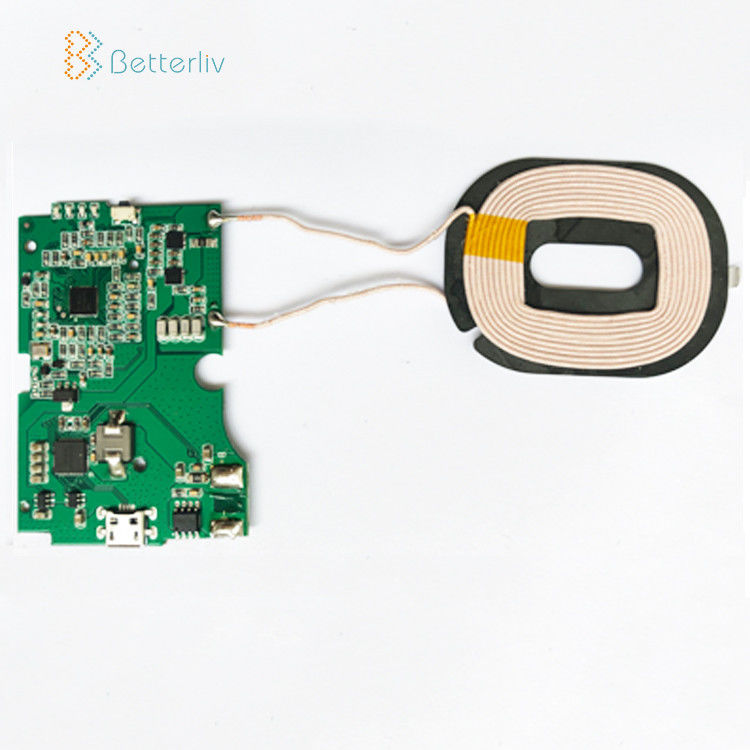

PD charging Power PCBA DC5V Wireless Charger Transmitter Module
PD charging Power PCBA DC5V Wireless Charger Transmitter Module

Großes Bild :  Ladegerät-Senderbaugruppe PD Vollmacht- zur Belastung des Anlagevermögenspcba DC5V drahtlose Bestpreis

Produktdetails:
Herkunftsort: Shenzhen, China
Markenname: Betterliv/OEM
Zertifizierung: CE FCC ROHS
Modellnummer: Soem
Zahlung und Versand AGB:
Zahlungsbedingungen: T/T, Western Union, Kreditkarte
Ausführliche Produkt-Beschreibung
Art: Ladegerätenergie-Bank pcba des Verbrauchers drahtloses Stützkundenbezogenheit: Aufladungspcba QC-PD konnte customerized
Kupferne Stärke: 1/2 oz-4 Unze Prüfungsservice: E-Prüfung 100%
Grundmaterial:: FR-4 Brett Thicknes: 0.2-4.0mm
Min. Linienbreite: 1mil Oberflächenveredelung: Mühe
Markieren:

Vollmacht zur Belastung des Anlagevermögens PCBA PD

,

Ladegerät-Senderbaugruppe PD DC5V drahtlose

,

DC5V-Energie PCBA

Ladegerät-Energie-Bank-Senderbaugruppe Soem-Leiterplatte der Energie-PCBA drahtlose



Produktionsbeschreibung

Eingangsspannung:
Wechselstrom 100~240V
Ausgangsspannung:
DC 5.0V
Eingangsstrom:
0.2A (maximal)
Ausgangsstrom:
2.1A (maximal)
Frequenz:
50/60Hz
Spitzenleistung:
10.5W (maximal)

 Leistungsfähigkeit:

≥80%
Größe:
49mm*33mm*19mm
Schutzfunktion:
Ertrag-Überspannung, Überstrom, Überlastung, Kurzschlusssicherung
Produktbeschreibung:
Schützende Schalter für Aufladungsbrett Stromadapter USBs, Handyladegerät, Sockel, etc.
Kundengebundener Service:
Unterstützung kundengebundenes QC3.0 18w 20w PD-Handyladegerät



PCB-/PCBAdienstleistungen

1. Test: IuK und Funktions mit vollem Technologie- und Technikhilfspersonal

2. FR-4, FR-4 hoher TG, CEM-1, CEM-3, Aluminiumgrundmaterial.

3. Einseitiges PWB, doppelseitiges PWB, mehrschichtiges PWB, konkurrenzfähiger Preis, gute Qualität und guter Service.

4. Prototypqualifikationen durch Produktionsvolumen
5. HAL, HAL bleifrei, Immersions-Goldsilber/Zinn, OSP-Oberflächenbehandlung.
6. Leiterplatten sind konforme 94V0 und befolgen IPC610 Klasse 2 internationalen PWB-Standard.
7. Quantitäten reichen von Prototyp zu Medium und Serienproduktion.



Unsere Vorteile

Betterliv bietet niedrig mittlerem Volumen, hoher Mischung, PCBA-Services und aufeinander folgenden Integrationsservices für Produkte in den Industrien einschließlich Lebenswissenschaft, pharmazeutisches, Energiemanagement, medizinisches Gerät, Halbleiter und alternative Energie an. Betterliv mit außergewöhnlichen schlüsselfertigen Herstellungsdienstleistungen, sind wir in der Lage, PWB-Versammlungen für die Soems zu produzieren und völlig zu integrieren, die eine one-stop Herstellungslösung suchen.


1. Spitzen-, Bändchen und verschiedene Arten von PCBA-Service bot an.
2. schneller, flexibler und one-stop Service in PCBA.
3. Versammlungs- und Kaufservice offere oder ihre spitzen Mittel.
4. ist transparentes Zitat, Kosten und Nutzen detailedly zum Kunden geöffnet.
5. Mit Berufsingenieuren und langfristiger erfolgreicher Erfahrung, wenn sie inland und übersee mit Kunden zusammenarbeiten, können alle neuen Projekte schneller entwickelt werden und besser als erwartet werden.
6. Mit USA oder Japan importierte Zinncreme- und Zinnstange, und 100% AOI Prüfung während der Produktion, alles PCBAs, das wir sind zuverlässiger machten.



Produkt-Fähigkeit

Einzelteile PWB-Kapazität
Produktname PWB-pcba der elektronischen Baugruppe des SMT-Leiterplatte-Herstellers kundenspezifisches
Material FR-4; Hoher TG FR-4; Aluminium; CEM-1; CEM-3; Rogers, usw.
PWB-Art Steif, flexibel, steif-flexibel
Schicht NEIN. 1, 2, 4, 6, bis 24 Schicht
Form Rechteckig, Runde, Schlitze, Ausschnitte, komplex, unregelmäßig
Maximale PWB-Maße 1200mm*600mm
Brett-Stärke 0.2mm-4mm
Dickentoleranz ±10%
Min Hole Size 0.1mm (4 Mil)
Kupferne Stärke 0,5 OZ-3OZ (18 um-385 um)
Verkupferungsloch 18um-30um
Min Trace Width 0.075mm (3mil)
Min Space Width 0.1mm (4 Mil)
Oberflächenende HASL, WENN HASL, Imm-Gold, Imm-Silber, OSP usw.
Lötmittelmaske Grün, rot, weiß, gelb, blau, schwarz, Orange, purpurrot



Einzelteile PCBA-Kapazität
Produktname PWB-pcba der elektronischen Baugruppe des SMT-Leiterplatte-Herstellers kundenspezifisches
Versammlungssonderkommandos SMT und Durch-Loch, Linien ISO SMT und DES BADES
Prüfung auf Produkten Prüfungsspannvorrichtung/Form, Röntgenprüfung, AOI Test, Funktionsprüfung
Quantität Minimale Quantität: 1pcs. Prototyp, kleiner Auftrag, Massenauftrag, alles O.K.
Dateien benötigt PWB: Gerber-Dateien (Nocken, PWB, PCBDOC)
Komponenten: Stückliste (BOM-Liste)
Versammlung: Auswahl-N-Platzdatei
PWB-Platten-Größe Minimale Größe: Zoll 0.25*0.25 (6*6mm)
Maximale Größe: 1200*600mm
Komponentendetails Passives unten zu Größe 0201
BGA und VFBGA
Nicht bleihaltiger Chip Carriers /CSP
Doppelseitige SMT-Versammlung
Feine BGA-Neigung bis 0.2mm (8mil)
BGA Reparatur und Reball
Teil-Abbau und Ersatz
Teilpaket Schneiden Sie Band, Rohr, Spulen, lose Teile
PCB+-Montageverfahren Bohrung-----Belichtung-----Überzug-----Etaching u. Abstreifen-----Lochen-----Elektrische Prüfung-----SMT-----Wellen-Löten-----Zusammenbauen-----IuK-----Funktions-Prüfung-----Temperatur u. Feuchtigkeit
