Produktdetails:
Zahlung und Versand AGB:
|
Art: | Ladegerätenergie-Bank pcba des Verbrauchers drahtloses | Stützkundenbezogenheit: | Aufladungspcba QC-PD konnte customerized |
---|---|---|---|
Kupferne Stärke: | 1/2 oz-4 Unze | Prüfungsservice: | E-Prüfung 100% |
Grundmaterial:: | FR-4 | Brett Thicknes: | 0.2-4.0mm |
Min. Linienbreite: | 1mil | Oberflächenveredelung: | Mühe |
Markieren: | Drahtloses pcba Ladegerät der Energie,10W drahtloses Ladegerät PCBA,Schnelle Bank-Leiterplatte der Vollmacht- zur Belastung des Anlagevermögensqc3.0 |

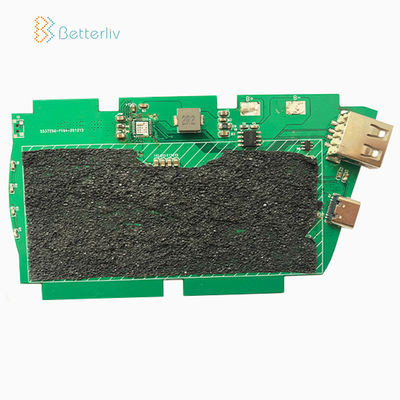

10w Vollmacht- zur Belastung des Anlagevermögensbank PWB der Energie-PCBA drahtloses PCBA QC3.0 schnelles beweglichen des Ladegerät-
Produktionsbeschreibung
Kupferne Stärke
|
Maximales 6oz
|
Brett-Stärke
|
0.1mm-7.0mm
|
Min. Hole Size
|
0.1mm
|
Min. Linienbreite
|
0.075mm (3mil)
|
Min. Zeilenabstand
|
0.075mm (3mil)
|
Oberflächenveredelung
|
HASL, OSP, ENIG, Goldfinger, usw.
|
Brettmaterial
|
FR-4 Tg130-Tg180/FR-4 CTI175/FR-4 CTI300/CEM-1/CEM-3
|
Toleranz
|
V-geschnittene Abteilungstoleranz: +/-0.1mm
|
Verpackung und Torsion
|
5%
|
Minimun-Stärke von soldermask
|
10um
|
Soldermask
|
Grünes weißes schwarzes Blau gelbes etc.
|
Zertifikat
|
ISO9001/UL
|
Prüfungsservice
|
AOI-Röntgenstrahl-Funktions-Test
|
PCB-/PCBAdienstleistungen
Betterliv ist ein End-PWB- u. PCBA-Lieferant. Es bietet Drehungsschlüssellösungen für PWB- und PCBA-Projekte vom Entwurf, Klon, PWB-Fertigung, Komponentenauftreten, PWB-Versammlung an.
1. Test: IuK und Funktions mit vollem Technologie- und Technikhilfspersonal
2. FR-4, FR-4 hoher TG, CEM-1, CEM-3, Aluminiumgrundmaterial.
3. Einseitiges PWB, doppelseitiges PWB, mehrschichtiges PWB, konkurrenzfähiger Preis, gute Qualität und guter Service.
4. Prototypqualifikationen durch Produktionsvolumen
5. HAL, HAL bleifrei, Immersions-Goldsilber/Zinn, OSP-Oberflächenbehandlung.
6. Leiterplatten sind konforme 94V0 und befolgen IPC610 Klasse 2 internationalen PWB-Standard.
7. Quantitäten reichen von Prototyp zu Medium und Serienproduktion.
Anwendung
Unsere Vorteile
1. Spitzen-, Bändchen und verschiedene Arten von PCBA-Service bot an.
2. schneller, flexibler und one-stop Service in PCBA.
3. Versammlungs- und Kaufservice offere oder ihre spitzen Mittel.
4. ist transparentes Zitat, Kosten und Nutzen detailedly zum Kunden geöffnet.
5. Mit Berufsingenieuren und langfristiger erfolgreicher Erfahrung, wenn sie inland und übersee mit Kunden zusammenarbeiten, können alle neuen Projekte schneller entwickelt werden und besser als erwartet werden.
6. Mit USA oder Japan importierte Zinncreme- und Zinnstange, und 100% AOI Prüfung während der Produktion, alles PCBAs, das wir sind zuverlässiger machten.
Produkt-Fähigkeit
Einzelteile | PWB-Kapazität |
Produktname | PWB-pcba der elektronischen Baugruppe des SMT-Leiterplatte-Herstellers kundenspezifisches |
Material | FR-4; Hoher TG FR-4; Aluminium; CEM-1; CEM-3; Rogers, usw. |
PWB-Art | Steif, flexibel, steif-flexibel |
Schicht NEIN. | 1, 2, 4, 6, bis 24 Schicht |
Form | Rechteckig, Runde, Schlitze, Ausschnitte, komplex, unregelmäßig |
Maximale PWB-Maße | 1200mm*600mm |
Brett-Stärke | 0.2mm-4mm |
Dickentoleranz | ±10% |
Min Hole Size | 0.1mm (4 Mil) |
Kupferne Stärke | 0,5 OZ-3OZ (18 um-385 um) |
Verkupferungsloch | 18um-30um |
Min Trace Width | 0.075mm (3mil) |
Min Space Width | 0.1mm (4 Mil) |
Oberflächenende | HASL, WENN HASL, Imm-Gold, Imm-Silber, OSP usw. |
Lötmittelmaske | Grün, rot, weiß, gelb, blau, schwarz, Orange, purpurrot |
Einzelteile | PCBA-Kapazität |
Produktname | PWB-pcba der elektronischen Baugruppe des SMT-Leiterplatte-Herstellers kundenspezifisches |
Versammlungssonderkommandos | SMT und Durch-Loch, Linien ISO SMT und DES BADES |
Prüfung auf Produkten | Prüfungsspannvorrichtung/Form, Röntgenprüfung, AOI Test, Funktionsprüfung |
Quantität | Minimale Quantität: 1pcs. Prototyp, kleiner Auftrag, Massenauftrag, alles O.K. |
Dateien benötigt | PWB: Gerber-Dateien (Nocken, PWB, PCBDOC) |
Komponenten: Stückliste (BOM-Liste) | |
Versammlung: Auswahl-N-Platzdatei | |
PWB-Platten-Größe | Minimale Größe: Zoll 0.25*0.25 (6*6mm) |
Maximale Größe: 1200*600mm | |
Komponentendetails | Passives unten zu Größe 0201 |
BGA und VFBGA | |
Nicht bleihaltiger Chip Carriers /CSP | |
Doppelseitige SMT-Versammlung | |
Feine BGA-Neigung bis 0.2mm (8mil) | |
BGA Reparatur und Reball | |
Teil-Abbau und Ersatz | |
Teilpaket | Schneiden Sie Band, Rohr, Spulen, lose Teile |
PCB+-Montageverfahren | Bohrung-----Belichtung-----Überzug-----Etaching u. Abstreifen-----Lochen-----Elektrische Prüfung-----SMT-----Wellen-Löten-----Zusammenbauen-----IuK-----Funktions-Prüfung-----Temperatur u. Feuchtigkeit |
