Produktname: | PWB-Leiterplatten | Grundmaterial: | FR4 |
---|---|---|---|
Kupferne Stärke: | 2oz | Brett-Stärke: | 2.40mm |
Min. Hole Size: | 0.25mm | Oberflächenveredelung: | Immersions-Gold |
Markieren: | Hochfrequenz8 Schicht PWB-Brett,Mit Seiten versehene Leiterplatte Rohs Doppeltes,Rohs 8 Schicht PWB-Brett |

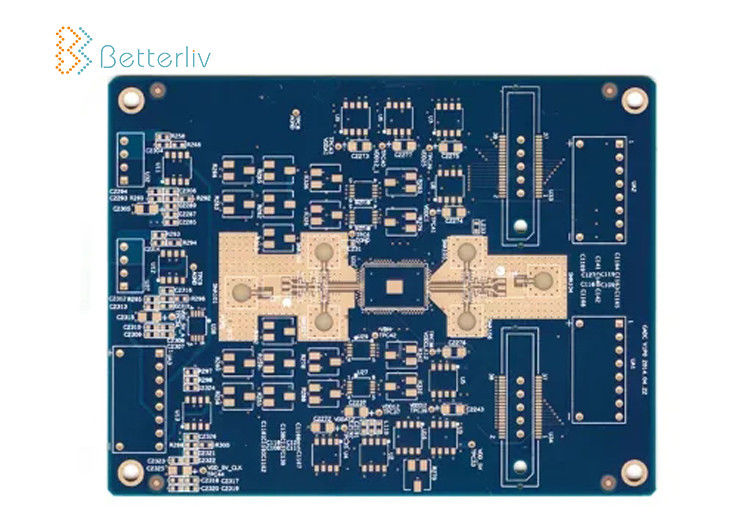

Soem-Hochfrequenz 8 Schicht PWB-Brett elektronischer Leiterplatte Rohs doppelseitiger mehrschichtiger PWB-Hersteller
OEM-/ODMdienstleistungen
Schichten | 1-22 Schichten | Min. Linienbreite | 2mil |
Max.board-Größe (single&doule versah) mit Seiten |
700*1200mm | Min.annular-Ringbreite: vias | 3mil |
Oberflächenende |
HAL (mit Pb frei), überzogenes Ni/Au, Immersionssilber, Imm Ni/Au, Imm-Sn, hartes Gold, OSP, ect |
Min.board-Stärke (mehrschichtig) | 4layers: 0.4mm;
6layers: 0.6mm;
8layers: 1mm;
10layers: 1.2mm
|
Brettmaterialien |
FR-4; hoher Tg; hohes CTI; Halogen frei; Hochfrequenz (Rogers, takonisch, PTFE, nelcon, ISOLA, polyclad 370 Stunde); starkes Kupfer |
Überziehen der Stärke (Technik: Immersion Ni/Au) |
Überziehen der Art: Imm-Ni, Min./maximale Stärke: 100/150U“, das Art überzieht: Imm-Au, Min./maximale Stärke: 2/4U“ |
Unser Service
1. ONE-STOPP-SERVICE
2. Soem-Service
3. Gerber-Datei brauchte
4. PWB-Klon mit Probe
5. Qualitätsgarantie und Berufsnachverkaufsservice
*Electronic Komponentenmaterialkauf
*Bare PWB-Herstellung
*PCB-Versammlungs-Service. (SMT, BAD)
*FULL-Test: AOI, Röntgenstrahl, schaltungsintern Test (IuK), Funktionsprüfung (FCT)
*Prototyping und Massenproduktion…
*PCB-Plan, PCBA-Entwurf entsprechend Ihrer Idee
Vorteile
*R&D-Teamunterstützung
*UL, RoHS, ISO9001
*Advanced Fertigungsstraße und sofort Lieferung.
*Honest Glaubwürdigkeit in China.
*Professional und reichliche Erfahrung in PWB.
*Competitive Preis und gute Qualität.
*Excellent Kundendienst.
