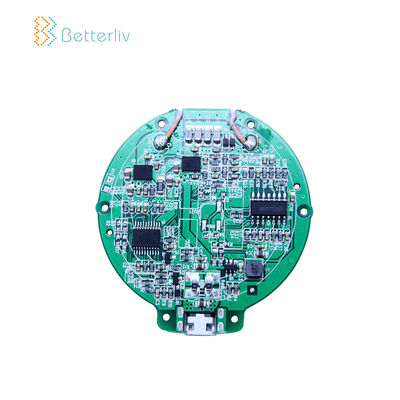

PWB-Versammlung des Prototyp-10W mit Grundmaterial der Spulen-Fr4

10W fertigte Ladegerät-Prototyp-Leiterplatte PWB PCBA Qis drahtloses mit Spule besonders an



Größe: ca. 8.8*8cm

Schnittstelle: Mikro-USB

Reserveleistung: durchschnittliche Energie ist kleiner als 50 mW;

Umwandlungs-Leistungsfähigkeit: größer als 73%

Übergangsabstand: Maximum 10mm, empfahl Transceiverabstand 2 mm~4 Millimeter

Produkt-Bescheinigung: CE/FCC, das mit QI kompatibel ist, bestätigte Standards;

Standards: Drahtloser Aufladungsstandard Qis

Dünne Leiterplatte 10W schnelle Qi drahtlose Ladegerät-PCBA mit Spulen-Radioapparat-Aufladungsauflage DIY

Eingangsspannung: DC9V1.5~2A, über dieser Strecke der Spannungswarnung und aufzuladen aufhören; Ausgangsspannung: 9V±0.1V;



PCBA-Größe	kann besonders angefertigt werden
Spulen-Größe: 50*50mm	kann besonders angefertigt werden
Eingangsleistung	5V-2A; 9V-1.67A
Ertrag	5W / 7.5W/10W
Umwandlungs-Leistungsfähigkeit	82% maximal
Übertragender Abstand	5-8mm
Arbeitsfrequenz	110-205KHZ
Produktnorm	WPC v.1.2
Schutzmaßnahmen	Beschädigung durch Fremdkörper, DPL, SCP, über Temperatur, über Spannungsschutz, Software/die Hardware, die über gegenwärtigem Schutz Doppel ist, erhöhte VRVS; Hoch eingeweiht Energie dämpfungsärmer MOS- u. MOS-Fahrer
Kompatibel für	WPC Qi, das V1.2.4 bestätigte, kompatibel mit allem Qi, ermöglichte Geräten.



1. Kompaktes drahtloses Ladegerät struktureller Entwurf Qis.
2. Qi-Standardbedienungsfreundliches - lassen Sie einfach Smartphone/Tablet-PC fallen, um aufzuladen zu beginnen.
3. Leuchtanzeige, zum des Aufladungsstatus zu zeigen.
4. nimmt das intelligente Identifizierungssystem an, gerade niedergelegt, um oben aufzuladen.
5. hohe Leistung, schnellreagierende Aufladung.
6. Über 83% hoch-leistungsfähiger Energieumwandlung. In Handarbeit gemacht für maximale Leistungsfähigkeit und Sicherheit.
7. freie Positionierungstechnologie, kein Bedarf an der perfekten Ausrichtung.
8. Mit zu überhitzen zu vermeiden der Entlüftung.
