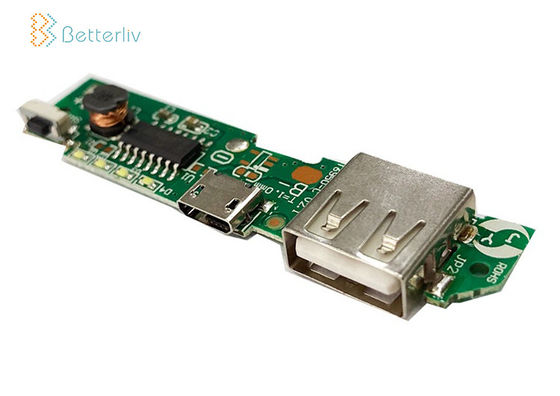

Handy-Ladegerät-Energie PCBA, Energie-Bank-Leiterplatte USB-Art C

Handy-Ladegerät-Energie PCBA, Energie-Bank-Leiterplatte USB-Art C

Mobile Phone Charger Power PCBA , Power Bank Circuit Board USB Type C
Mobile Phone Charger Power PCBA , Power Bank Circuit Board USB Type C

Großes Bild :  Handy-Ladegerät-Energie PCBA, Energie-Bank-Leiterplatte USB-Art C Bestpreis

Produktdetails:
Herkunftsort: Shenzhen, China
Markenname: Betterliv/OEM
Zertifizierung: CE FCC ROHS
Modellnummer: Soem
Zahlung und Versand AGB:
Zahlungsbedingungen: T/T, Western Union, Kreditkarte
Ausführliche Produkt-Beschreibung
Brett-Stärke: 0.2mm-4.5mm Min. Linienbreite: 0.08mm
Kupferne Stärke: 1/2 oz-4 Unze Endloch-Größe:: PTH ±0.003“, NPTH ±0.002“
Grundmaterial:: Keramisches Aluminium FR4 CEM1 CEM3 Brett Thicknes: 0.2-4.0mm
SMT / DIP-Dienst:: 0.3mm IC, BGA, QFP, 0201 Komponenten Oberflächenveredelung: HASL-LF/OSP/ENIG usw.
Markieren:

Handy-Ladegerät-Energie PCBA

,

Art c-Energie-Bank-Leiterplatte

,

Art-c Energie-Bank-Leiterplatte

Kundenspezifische Modul-Leiterplatte USB-Art-c Leiterplatte-Versammlung der Energie-Bank-PCBA für Handy-Ladegerät



PCB&PCBA-Kapazität

Material
FR4, (hoher Tg FR4, allgemeiner Tg FR4, mittlerer Tg FR4), bleifreies Lötmittel-Blatt, Halogen freies FR4, keramisches Füllmaterial, Teflon, PU
Materielles, BT-Material, PPO, EVP etc.
Brettstärke
Massenproduktion: Proben 394mil (10mm): 17.5mm
Oberflächenende
HASL, Immersions-Gold, Immersions-Zinn, OSP, ENIG + OSP, Immersions-Silber, ENEPIG, Goldfinger
Maximale Plattengröße PWBs
1150mm × 560mm
Schicht
Massenproduktion: 2~58 Schichten/Probelauf: 64 Schichten, flexibles PWB: 1-12 Schichten
Minimale Lochgröße
Mechanisches Bohrgerät: Bohrgerät Laser-8mil (0.2mm): 3mil (0.075mm)
PCBA QC
Röntgenstrahl, AOI Test, Funktionsprüfung
Systemprozeß
Begrabenes Loch, Sackloch, eingebetteter Widerstand, eingebettete Kapazität, hybride, teilweise Kreuzung, teilweise, hintere Bohrung mit hoher Dichte und
Widerstandsteuerung.
Unser Service
PWB, schlüsselfertiges PCBA, PWB-Klon, Wohnung, PWB-Versammlung, Teilauftreten, PWB-Herstellung von 1 bis 64 Schichten
Sanforisiert
Begraben über, machen Sie über, Mischdruck, eingebetteter Widerstand, eingebettete Kapazitanz, lokaler Mischdruck, lokales mit hoher Dichte, Rückseite blind
Bohrgerät, Widerstandsteuerung.
SMT-Kapazität
700Million zeigt,/Tag
BAD Kapazität
0.5Million zeigt,/Tag
Zertifikat
RoHS/ISO9001/TS16949/UL/ISO14001/ISO13485





PCB-/PCBAdienstleistungen

Wir können Ihre Forschung und Entwicklung Bemühungen stützen und Ihre schnellen Lebenszyklen treffen. Wir haben eine getrennte Abteilung eingestellt, wo der exklusive Produktionsplaner Ihrer Auftragsproduktion folgt, um die Bedingungen der schnellen Erstausführung und des schnellen Drehung PWBs zu erfüllen.
Wir sind herstellen Qualitätssicherungssystem mit ISO9001 und einführen ausschließlich den Standard IPC-Klasse III, um den quality.100% inspectionincludes elektrischen Test und AOI-Inspektion zu kontrollieren gewesen. Es kann Hochspannungstest, Widerstandtest, microsection, Schweißbarkeitstest und otherprofessional Tests durchführen, um mit mehr Nachfragen von den Benutzern High-Techer products.* Nocken- und BOM-Technik aufrechtzuerhalten * PWB- und PCBA-Fertigung
* Materialwirtschaft
* SMT- und BADversammlung
* schneller Drehungsprototyp PWBs und PCBA
* Programm und Prüfung
* Kabel
* Funktionsprüfung
* abschließende Fallversammlung
* Paket
* Logistik



Warum uns wählen Sie

Handy-Ladegerät-Energie PCBA, Energie-Bank-Leiterplatte USB-Art C 0
